Vad är DALI?
DALI manual
Digitalt adresserbart ljusgränssnitt är känt som DALI. Ett belysningssystems komponenter kan styras och kommunicera med varandra tack vare detta tvåvägsprotokoll.
IEC60929, som går tillbaka till slutet av 1990-talet, definierar DALI. Det har genomgått stora förändringar sedan dess. DALI-2, som är den nuvarande (2020) versionen, beskrivs i IEC62386. Den äldre DALI-2-logotypen och den äldre DALI-logotypen (version 1).
Båda logotyperna ägs av DiiA. Målet med Digital Illumination Interface Alliance är att utöka marknaden för ljusstyrningssystem baserade på digital adresserbar ljusgränssnittsteknologi. Det är en öppen, internationell sammanslutning av belysningsföretag.
Alla de främsta tillverkarna tillhandahåller ett stort urval av DALI-aktiverade ljusstyrningssystem, och det är nu allmänt erkänt som industristandard för ljusstyrning.
Viktiga attribut för DALI inkluderar: 1. Det är ett öppet protokoll som kan användas av alla tillverkare.
2. DALI-2s obligatoriska certifieringsprocesser säkerställer kompatibilitet mellan tillverkare.
3. Enkel installation. Det finns inget behov av skärmning när kraft- och styrledningar är sammankopplade.
4. En stjärna (nav och eker), ett träd, en linje eller någon kombination av dessa kan användas som ledningstopologi.
5. Eftersom kommunikationen är digital snarare än analog, kan många enheter få exakt samma dimningsvärden, vilket resulterar i exceptionellt konsekvent och exakt dimningsprestanda.
6. Varje komponent i systemet har en unik adress, vilket ger ett brett utbud av alternativ för anpassningsbar kontroll.
HUR JÄMFÖR DALI och 1-10V?
DALI skapades för och av belysningsindustrin, ungefär som 1-10V. Belysningskontrolldelar med DALI- och 1-10V-gränssnitt, som LED-drivrutiner och sensorer, erbjuds av en mängd olika leverantörer. Men det är den enda likheten som finns.
Det finns några viktiga skillnader mellan DALI och 1-10V:
DALI kan åtgärdas. Detta banar väg för många fördelaktiga funktioner inklusive gruppering, sceninställning och dynamisk kontroll, vilket möjliggör saker som att byta vilka sensorer och strömbrytare som styr vilka armaturer som reaktion på förändringar i kontorslayout.
Inte analog, utan digital, är DALI. DALI kan därmed ge en mycket mer exakt ljusnivåkontroll och mer tillförlitlig dimning.
Eftersom DALI är en standard, till exempel, är dimkurvan specificerad, vilket möjliggör kompatibilitet från tillverkare till tillverkare av utrustningen. Att använda flera tillverkare av drivrutiner på samma dimningskanal kan resultera i extremt oförutsägbara resultat eftersom 1-10V-dimningskurvan aldrig har definierats.
Endast grundläggande nedbländning och påslagning/avstängning styrs via 1-10V. DALI kan styra färger, ändra färger, testa och ge feedback för nödljus, skapa komplexa scener och utföra många andra belysningsspecifika uppgifter.
KAN JAG ANVÄNDA NÅGON DALI-PRODUKT MED NÅGON ANNAN DALI-PRODUKT?
Eftersom standarden var så begränsad fanns det vissa kompatibilitetsproblem med den första iterationen av DALI. Mängden instruktioner som kunde skickas och kollisionsdetektering var båda kraftigt begränsade av det faktum att varje DALI-dataram bara hade 16 bitar (8 bitar för adressen och 8 bitar för kommandot). Som ett resultat försökte ett antal tillverkare att öka dess kapacitet genom att lägga till sina egna funktioner, vilket ledde till vissa inkompatibiliteter.
Detta har åtgärdats med introduktionen av DALI-2.
DALI-2 har en betydligt bredare räckvidd än originalet och flera funktioner som inte ingick i den. Som en konsekvens är de ändringar som olika tillverkare gjort av DALI inte längre nödvändiga. Se avsnittet nedan under "Hur fungerar DALI" för en mer ingående förklaring av DALI-2-designen.
Digital Illumination Interface Alliance (DiiA), ägaren av DALI-2-märket, har satt strikta restriktioner för dess användning. Den viktigaste av dem är att ingen produkt får ha DALI-2-märket om den inte har gått igenom ett separat certifieringsförfarande för att säkerställa att den helt uppfyller IEC62386.
DALI-2 tillåter, med vissa begränsningar, användning av både DALI-2- och DALI-komponenter i en enda installation. Detta innebär i huvudsak att DALI LED-drivrutiner – det huvudsakliga exemplet – kan användas i ett DALI-2-arrangemang.
HUR jämför KNX, LON och BACnet med DALI?
Byggnadskontrollprotokoll som KNX, LON och BACnet är designade för att integrera och hantera många system och enheter spridda över en byggnad. De kan inte användas som ljusstyrningsprotokoll eftersom det nästan inte finns några LED-drivrutiner på marknaden som kan möjliggöra en direkt anslutning till dessa protokoll (även om ett mycket begränsat antal LED-drivrutiner finns tillgängliga med ett KNX-gränssnitt).
Kommandouppsättningen DALI-2 har å andra sidan ett antal ljusspecifika instruktioner eftersom DALI och DALI-2 skapades främst för ljusstyrning. Dessa inkluderar dämpning, färgändring, sceninställning, nödtest och återkoppling, och dygnsljuskommandon och funktioner. Särskilt LED-drivrutiner, ett mycket brett utbud av ljusstyrningskomponenter erbjuder en direkt DALI-anslutning.
I många implementeringar skulle ett byggnadshanteringssystem (BMS) använda KNX, LON, BACnet och relaterade protokoll för att kontrollera hela byggnaden (integrering av HVAC, säkerhet, passerkontroll, hissar, etc.), medan DALI skulle användas för att hantera bara lampor. Vid behov skulle en gateway möjliggöra interkommunikation mellan BMS och belysningssystemet så att, till exempel, om en inkräktare skulle upptäckas av säkerhetssystemet, alla korridorljus skulle kunna tändas genom DALI.
Hur fungerar DALI?
Grundkomponenten i DALI är en buss, som består av två ledningar som används för att överföra digitala styrsignaler från sensorer och andra inmatningsenheter till en applikationsstyrenhet. För att skapa utgående signaler för enheter som LED-drivrutiner implementerar applikationsstyrenheten de regler som den har designats med.
Strömförsörjningsenhet (PSU) för bussar. Detta element är vanligtvis nödvändigt. Det håller bussspänningen stabil på den nivå som krävs.
1. Led armaturer. En DALI-drivrutin krävs för varje armatur i ett DALI-system. Direkta DALI-bussbeställningar kan accepteras av en DALI-förare, som sedan kan agera vid behov. Drivrutinerna kan vara DALI- eller DALI-2-enheter, men de kommer inte att ha någon av de ytterligare funktionerna som ingår i den här senaste versionen om de inte är DALI-2-enheter.
2. Indataprylar, såsom sensorer och strömbrytare. Dessa använder 24-bitdataramar för att ansluta till programstyrenheten. De pratar inte direkt med kontrollenheterna.
3. Exempel. En enhet som en sensor kan ofta inrymma ett antal olika prylar. Till exempel inkluderar sensorer ofta en infraröd mottagare, en ljusnivådetektor och en rörelsedetektor (PIR). Den enda enheten innehåller tre instanser, som kallas instanser. Varje DALI-2-instans kan adresseras för att driva en separat belysningsgrupp och kan vara medlem i en annan kontrollgrupp.
4. Applikationsstyrenheter för styrenheter. Systemets "hjärnor" är applikationskontrollerna. Den skickar 16-bitorder till kontrollutrustningen efter att ha tagit emot 24-bitsignaler från sensorerna (och andra enheter). Applikationsstyrenheten styr också DALI-bussens dataflöde, övervakar det för kollisioner och återutger instruktioner vid behov.
HUR ÄR DALI TABLET?

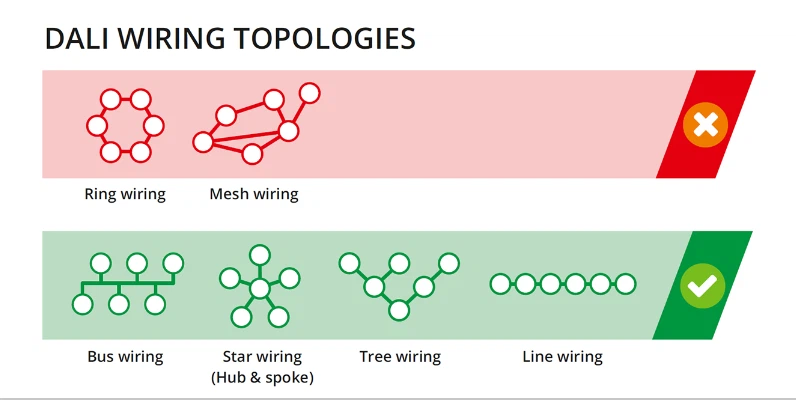

Vilken topologi använder DALI? Buss, stjärna (nav och eker), träd, linje eller någon blandning av dessa topologier kan användas med DALI.
Någon ring- eller nätledningstopologi kommer inte att fungera med den.
Vilken spänning använder DALI? DALI behöver c16V för att fungera. En DALI-buss är dock inte en SELV. Den ska alltså alltid anslutas med flex eller kabel som är nätklassad.
Reagerar DALI på polaritet? Inte alls, nej. DALI-bussens två ledningar är inte beroende av deras polaritet. LED-drivrutiner, till exempel, har ofta terminaler betecknade DA, DA på DALI-enheter.
Krävs skärmning för DALI-ledningar? Nej, det behöver inget skydd. Det finns en hög tolerans för spänningsfluktuationer, en något blygsam datahastighet (1 200 baud) och en hög bussspänning (16V). Avskärmning är inte nödvändig på grund av hur motståndskraftig bussen är som ett resultat av dessa variabler i närvaro av elektriska störningar.
Vilken typ av kabel eller flex är idealisk för DALI? Oftast används en flertrådig kabel som även bär nätel för att koppla DALI. De två vanligaste kabelkonfigurationerna är 6-kärna (strömförande, nödströmförande, jord, neutral, DA, DA) och 5-kärna (strömförande, jord, neutral, DA, DA).
