Hur undviker jag LED -remsspänningsfall?

Effekten "spänningsfall" är viktig när du ansluterLED -lätta remsor. När strömmen passerar genom kablarna (eller LED -ljusremsan) i ett likströmssystem faller spänningen. Om LED -ljusremsan har en spänningsfall ser den ena änden ljusare ut än den andra, vilket komprometterar belysningens enhetlighet.

Vid planering och installation måste vi identifiera strategier för att begränsa eller eliminera spänningsförlust på LED -ljusremsor.

LED -ljusremsspänningsfall uppstår när el går igenom ljusremsan och motståndet eller andra kretshinder sänker spänningen.

LED -blekning, flimrande och för tidigt fel kan vara resultatet av denna spänningsminskning. Dessutom kommer spänningsfallet att minska LED -ljusstyrkan vid ljusremsänden jämfört med strömförsörjningen, vilket sänker ljusstyrens totala ljuseffekt.

Motstånd, alltför långa nätsladdar, strömförsörjningsspänning och andra faktorer kan sänka LED -ljusremsspänningen. För att förhindra spänningsförlust, låt oss undersöka orsakerna.

Ström via ledningar orsakar en liten spänningsförlust på grund av deras motstånd. Trådmotståndet ökar med remslängden.

Nuvarande reser längre när remsan förlängs. Högre spänningsförlust. Därför föreslår vi inte att ansluta långa LED -remsor.

LED-remsor med låg spänningar, sådana 12V eller 5V, är mer benägna att spänningsdoppar än högre spänningsremsor, som 24V, på grund av större spänningsförluster över långa avstånd vid samma ström.

Kretsmotstånd beror på trådtjocklek. Tunnare ledningar har mer motstånd och spänningsfall. Använd tjock koppartråd där det är möjligt.

Motstånd och spänningsförlust ökar med strömkabellängden. Så LED -remsan måste vara nära strömförsörjningen.

En dålig strömförsörjning kan sänka spänningen, särskilt när du kör längre LED -remsor eller många glödlampor.

Ljustyrens ljusstyrka minskar från strömförsörjningen till slutet när spänningen minskar. Ljusremens ljusstyrka är oregelbunden eftersom lysdioderna nära kraftkällan är ljusare än de längre bort.

Spänningsfallet minskar ljuseffektiviteten genom att inte leverera tillräcklig elektricitet till ljusstyrens längsta lysdioder. Dessa lysdioder kommer att producera ojämna, dåligt distribuerat ljus och förlora ljusstyrkan.

RGB eller flerfärgadLED -lätta remsorförvränga flera färger. Vissa färger kan skadas förr än andra, vilket orsakar felaktiga eller förvrängda nyanser, särskilt avlägsna från kraftkällan.

Nära lågspänning kan vissa lysdioder flimra eller vara instabila, särskilt nära ljusstyrens ände.

Spänningsfallet orsakar en strömobalans, som värmer upp lysdioderna med för mycket ström i ljusremsan, ökar den lokala temperaturen och förkortar dess livslängd. Ljusremsan kan skadas permanent under extrema omständigheter. Överhettning orsakas ofta av spänningsobalans, ett annat tecken på spänningsförlust.

Inte alla LED -remsor läckor. De flesta LED -remsor är 5 meter långa, även om andra är 10 meter. En spänningsförlust kommer att ske annars.

Spänningsfallet beror på trådmätare, längd, antal lysdioder i remsa och strömförsörjningskvalitet. Kortare LED -remsor, starkare ledningar och mer strömförsörjning hjälper till att minska spänningsdopparna i LED -remsor.

För att förhindra LED -ljusstemsspänningsförlust, vilket minskar prestandan. Följande tillvägagångssätt kan minska spänningsförlusten och säkerställa lätt stripstabilitet och konsistens:

LED -remsor med 24V eller större spänningsminskningsspänningsförlust. 24V- eller 48V -system minskar spänningsförlusten och upprätthåller spänningen över längre remsor än 12V -remsor. Se hur du väljer 12V mot 24V LED -remsljus för att hjälpa till att välja spänningen.

LED -remsor bör inte överstiga den föreskrivna längden. Till exempel,24V LED -remsorbör inte överstiga 10 meter. Med segmenterad strömförsörjning kan du lägga till en kraftanslutningspunkt varannan avstånd för att upprätthålla spänningen för en längre ljusremsa.

I stället för serianslutningar eliminerar parallella anslutningar spänningsförlust när du installerar många LED -remsor. Parallellt har varje stripstycke sin egen kraftledning, vilket säkerställer en stadig spänning.

Nuvarande transmissionseffektivitet beror på LED -striptrådens tjocklek (motstånd). Tjockare ledningar (16Awg eller lägre) minimerar motstånd och spänningsförlust. Undvik att installera LED -remsan långt från strömkällan.

Om LED-remsan är 10 meter lång, kan du överväga att ansluta strömförsörjningen i båda ändarna eller olika platser i mitten för att skapa en flerpunkts strömförsörjning. Detta minskar spänningsförlusten genom att hålla strömförsörjningen kort för varje del av remsan, oavsett längd.

Vi föreslår konstant strömLED -remsorMed inbyggda konstant strömkörningskretsar för långdistanskörning för att ge kontinuerligt strömflöde genom varje LED oberoende av spänningsförändringar.

Dessa lösningar eliminerar eller minskar spänningsfallsproblemet för LED -ljusremsan, säkerställer enhetlig ljusstyrka och färg, ökar livslängden och förbättrar belysningen.

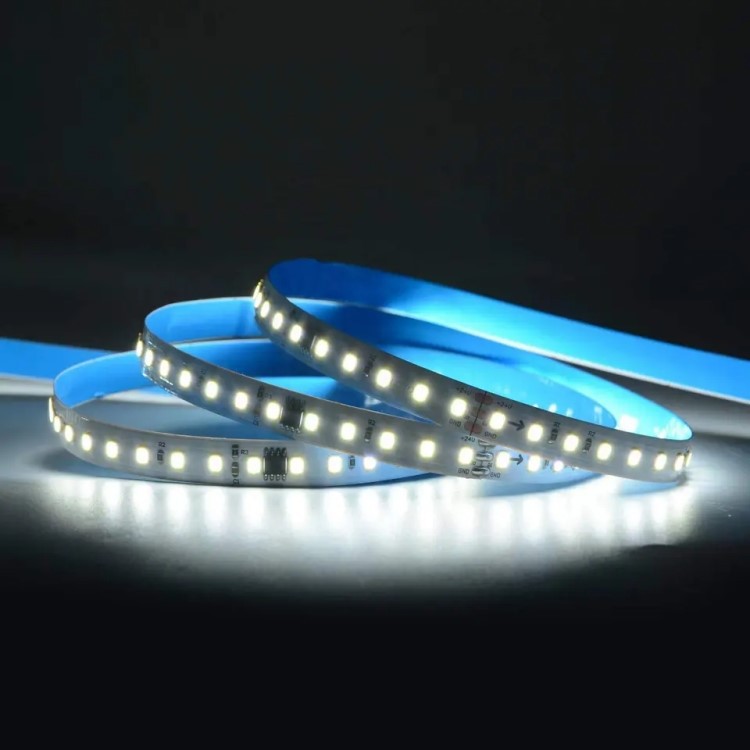

220v rgb led strip
